一、产品概述

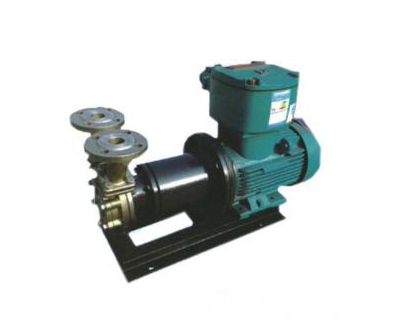

CW型磁力驱动旋涡泵(简称磁力泵)是将永磁联轴器的工作原理应用于离心泵的新产品，设计合理、工艺先进、具有全密封、无泄漏、低流量、高扬程、耐腐蚀的特点。
磁力泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、刚玉陶瓷，不锈钢等作为制造材料，因此它具有良好的抗腐蚀性能，并可以使被输送介质免受污染。
二、主要材料及用途
磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、可靠、使用维修方便。可广泛应用于化工、制药、石油、抽送酸、碱液、油类，稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆.
三、特点:
该泵是一种高扬程、小流量、比转速低的叶片泵，比容积式泵和多级离心泵体积小、重量轻、结构简单等优点，并可以输送气体或蒸气含量较高的液体。
四、性能：
材质：不锈钢
流量：0.36～14.4m3/h
扬程:30～210m
功率:0.75～30kW
温度极限:0～100℃
转速:2900r/min
型号 | 流量（m3/h） | 扬程（m） | 电机功率（kW） |
CW15-30 | 0.36 | 30 | 0.75 |
CW15-50 | 50 | 1.10 | |
CW20-50 | 0.72 | 50 | 1.10 |
CW20-65 | 65 | 1.50 | |
CW25-50 | 1.44 | 50 | 1.50 |
CW25-70 | 70 | 2.20 | |
CW32-50 | 2.88 | 50 | 3.00 |
CW32-75 | 75 | 4.00 | |
CW32-120 | 120 | 7.50 | |
CW40-40 | 5.4 | 40 | 4.00 |
CW40-90 | 90 | 7.50 | |
CW40-150 | 150 | 11.0 | |
CW50-120 | 9.0 | 120 | 15.0 |
CW50-180 | 180 | 18.5 | |
CW65-150 | 14.4 | 150 | 22.0 |
CW65-210 | 210 | 30.0 |
安装尺寸图：
型号 | a | C | B | A | H1 | H2 | H3 | H | L | K | AE | AF | G |
CW15-30 | 21 | 204 | 100 | 125 | 80 | 172 | 28.5 | 340 | 465 | 10 | 92 | 225 | G1/2 |
CW15-50 | 21 | 204 | 100 | 125 | 80 | 175 | 33 | 340 | 465 | 10 | 95 | 225 | G1/2 |
CW20-50 | 25.5 | 204 | 100 | 125 | 80 | 180 | 34 | 340 | 470 | 10 | 100 | 225 | G3/4 |
CW20-65 | 28.5 | 206 | 100 | 140 | 90 | 210 | 32 | 355 | 488 | 10 | 120 | 225 | G3/4 |
CW25-50 | 28.5 | 206 | 100 | 140 | 90 | 220 | 38.5 | 355 | 488 | 10 | 130 | 225 | G1 |
CW25-70 | 28.5 | 206 | 125 | 140 | 90 | 220 | 40 | 355 | 513 | 10 | 130 | 225 | G1 |
CW32-50 | 30 | 255 | 140 | 160 | 100 | 220 | 26 | 380 | 592 | 12 | 120 | 225 | G11/4 |
CW32-75 | 32 | 272 | 140 | 190 | 112 | 237 | 38.5 | 400 | 634 | 12 | 125 | 225 | G11/4 |
CW32-120 | 34 | 332 | 140 | 216 | 132 | 294 | 50 | 470 | 707 | 12 | 165 | 240 | G11/4 |
CW40-40 | 32 | 272 | 140 | 190 | 112 | 242 | 26 | 400 | 634 | 12 | 130 | 225 | G11/2 |
CW40-90 | 36 | 331 | 140 | 216 | 132 | 272 | 46 | 470 | 708 | 12 | 140 | 240 | G11/2 |
CW40-150 | 43 | 380 | 210 | 254 | 160 | 335 | 55 | 530 | 860 | 15 | 175 | 240 | G11/2 |
CW50-120 | 42.5 | 383 | 210 | 254 | 160 | 340 | 50 | 530 | 863 | 15 | 180 | 240 | G2 |
CW50-180 | 42.5 | 383 | 254 | 254 | 160 | 340 | 50 | 530 | 903 | 15 | 180 | 240 | G2 |
CW65-150 | 47.5 | 401 | 241 | 279 | 180 | 365 | 52.5 | 565 | 948 | 15 | 185 | 240 | G21/2 |
CW65-210 | 47.5 | 413 | 305 | 318 | 200 | 395 | 68 | 625 | 1003 | 19 | 195 | 290 | G21/2 |
